板厚2mm

*由于盤式滑環屬于非標定制滑環，所以想了解更多產品規格請咨詢客服。

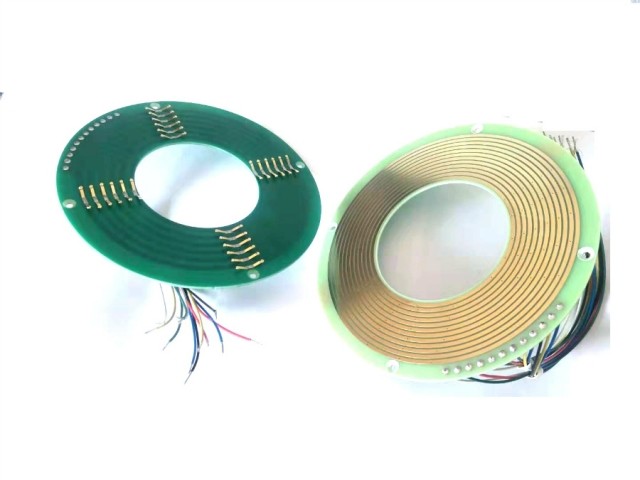

超薄盤式滑環 PCB電環 過孔滑環 電流可達20A 分離式滑環集電環

PCB盤式滑環是應用于高度空間有限，擴展橫向空間滿足特殊空間系列要求的滑環,典型特征是高度小, 外徑大.觸點采用貴金屬，厚度最薄可達5.8mm，彈片觸點采用貴金屬，具有高穩定性，高可靠性。

這里以WXP5.8系列標準型號滑環為例進行說明，其他定制型號可以參考安裝。

安裝說明：

由于PCB滑環是轉子和定子分離的滑環，獨立安裝，因此在安裝的時候要保證觸點和環道有足夠壓力和同心度；

同心度通過pcb板四周的定位螺絲來保證，壓力通過pcb之間的間距來保證；
觸點的壓力由2塊pcb板的間距來確定

注意事項:
1. 轉子部分和定子部分獨立安裝，但是一定要保證同心度和轉子和定子的位置，保證足夠的觸點壓力。
2. 在滑環安裝時，務必要保護好導線，避免因?qū)Ь€絕緣層損壞而影響到產品品質。
3. 滑環是精密電氣元件，應該在一個干燥，少塵的環境下工作，如果環境惡劣，應增加防護措施。
